Leopard 2A4 czyli wielki kot po polsku - 1/16
#1
Witam Wszystkich,
Po pierwsze muszę się przywitać, gdyż to mój pierwszy post na Waszym forum.

Widzę temat pancerki RC nie bije w naszym kraju rekordów popularności :cry: Pechowo tak się złożyło że zaraziłem się tym diabelnie drogim w leczeniu baklcylem i od jakiegoś czasu potajemnie klecę w domu "polskiego" Leoparda. Do mojej ciężkiej choroby walnie przyczynili się koledzy Bigtank i Bigmodel (pozdrawiam :duzyusmiech: )

W zasadzie moja przygoda zaczęła się na początku roku, gdy rozpoczynałem budowę kartonowego Leo ( http://www.kartonowki.pl/index.php?mA=th...&forI=1591 ). Jednak z czasem coraz mniej czasu poświęcałem kartonowi a coraz więcej doktoryzowaniu się z zakresu elektroniki RC i obróbki skrawaniem... W końcu realnie ruszyłem i mogę się pochwalić pierwszymi efektami.

Nie chciałem kupować gotowca, gdyż uznałem że mieszcząc się w podobnym budżecie będę w stanie złożyć własny, metalowy model. Bazując na tym rozrysowałem konstrukcję z założeniem, że głównym materiałem konstrukcyjnym będzie aluminium 2mm. Etap projektowania trwał dwa miesiące (głównie z powodu złego dostępu do cada i słabej jego znajomości). Docelowo model ma dymić, odpowiednio hałasować, świecić, jeździć, strzelać, mieć stabilizowaną wieżę oraz być możliwie wodoodporny. Jak uda mi się zrealizować 3/4 zachcianek będzie dobrze...

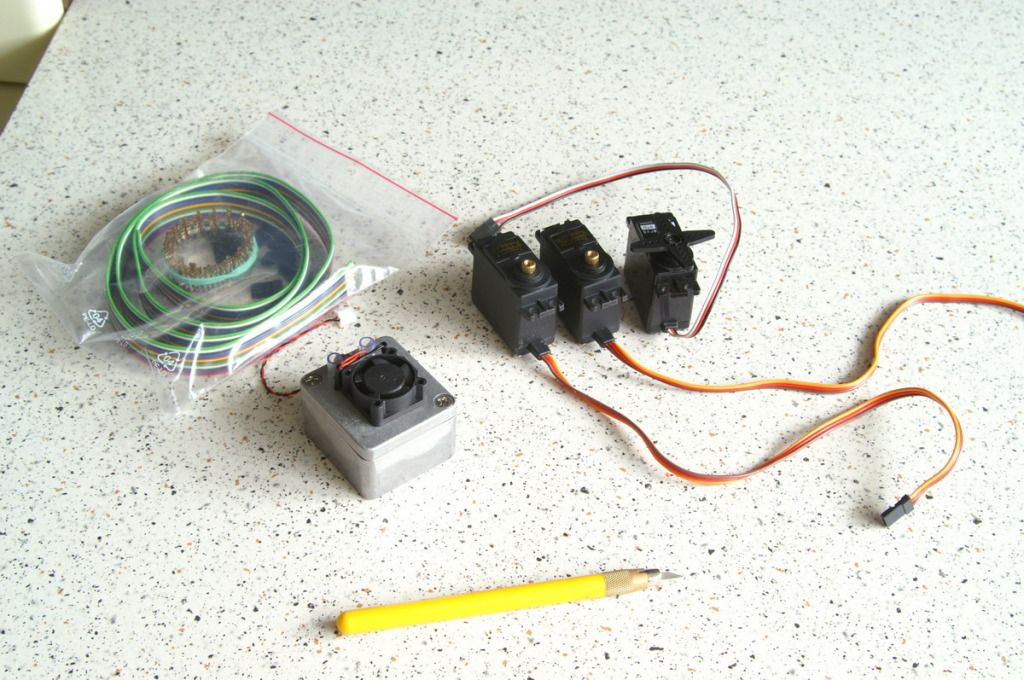

Równolegle z projektowaniem trwały (w zasadzie dalej trwają) zakupy elementów, o których samodzielnej budowie nawet nie myślałem - gąsienic, serw, silników, aparatury i masy innych dupereli.

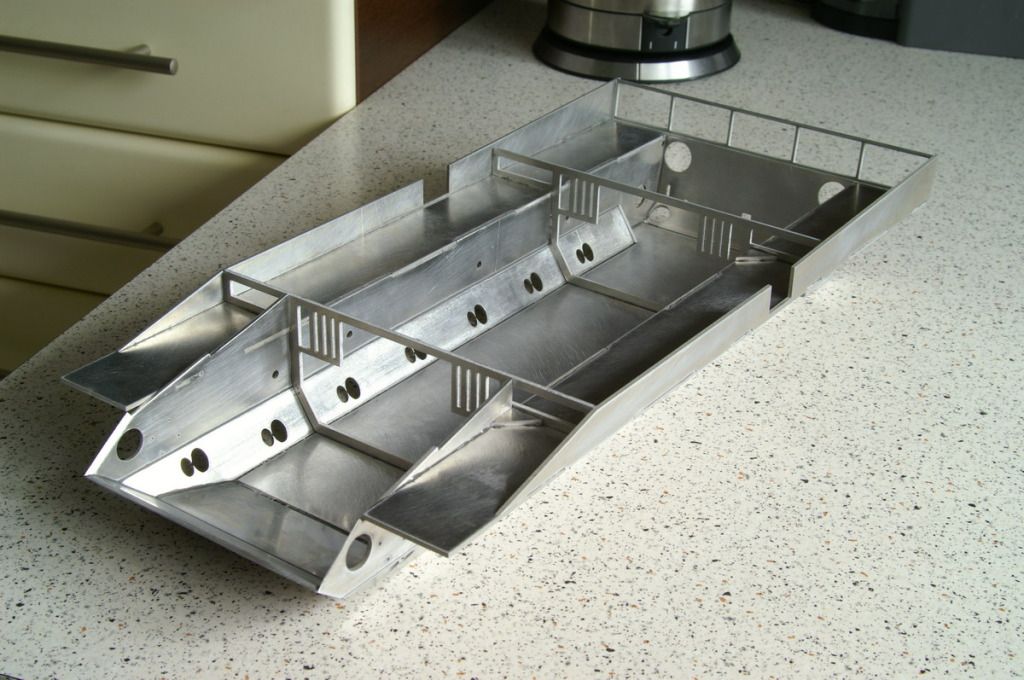

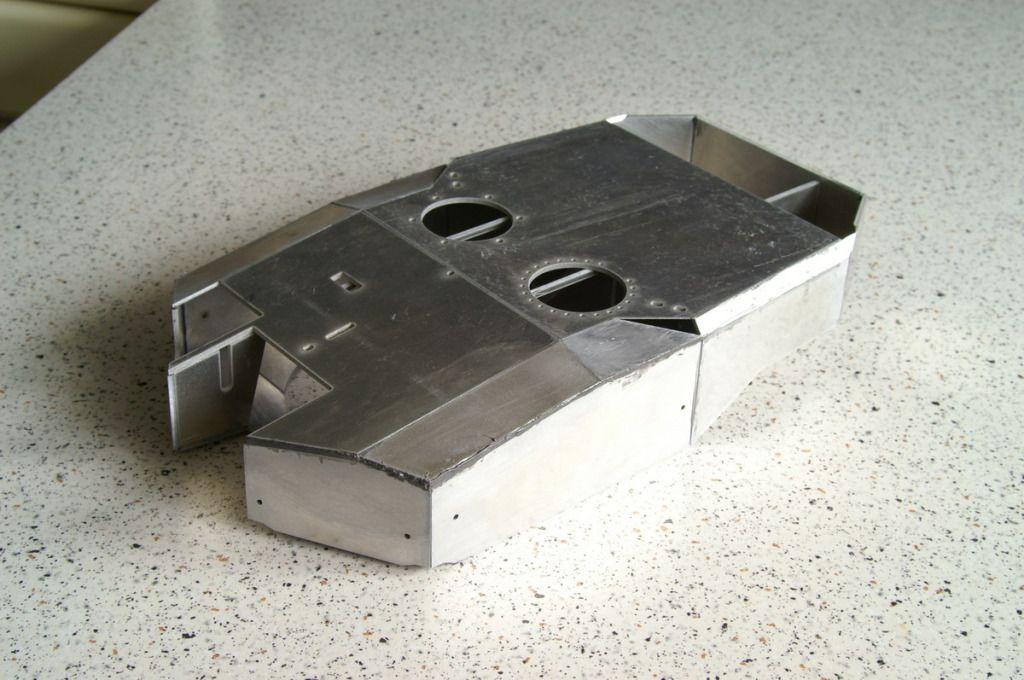

Na chwilę obecną udało mi się złożyć wannę kadłuba oraz skorupę wieży. Koła oraz wahacze będę odlewał z żywicy (wahacze z wzmocnieniami).

Przyznam się że pisząc tego posta liczę na wsparcie bardziej doświadczonych kolegów. Choć regulatory polutowałem sam (nie wiem jeszcze czy działają...) to kwestie ogólnie pojętej elektroniki są dla mnie ogromną zagadką - zanim skończę nieraz będę jeszcze płakał i prosił o pomoc.

Co o tym sądzicie? Dam radę?

P.S. Będę wdzięczny za wszelkie sugestie oraz pomocne linki.

İmage İmage
İmage İmage
İmage İmage
İmage İmage
İmage İmage
İmage İmage
İmage İmage
İmage İmage
İmage İmage
Odpowiedz
#2
Witaj!!
Zapowiada się wspaniale. Jeżeli nie zniechęcisz się po drodze, to Twój model będzie iście pionierski. Bryła kadłuba "na oko" wygląda ok. Plaujesz jakieś uproszczenia, czy jedziesz z detalem na 100%? :)
p.s. Przyznaj się ile zapłaciłeś za gąsienice? Wink
Gimme glue, gimme wire, gimmie that which I desire!! Big Grin
Odpowiedz
#3
Hej... O cenach to może nie rozmawiajmy, bo ze względu na podatki i koszty przesyłki to każdemu może wyjść inaczej. Ale zawsze mogę się pobawić w kryptoreklamę - http://mitosal.com/Leopard2A6.html

Co do uproszczeń to zobaczę co się da zrobić - kadłub jest odrobinę "wygładzony" w jednym miejscu, ale jak skończę bryłę i mechanikę to postaram się dodać "ile wlezie" detali.
Odpowiedz
#4
Gruby projekt się szykuje. Niewiele pomogę w kwestii merytorycznej ale obróbka to moje codzienne zajęcie więc w razie co pytajTongue Oczywiście dopinguje aby udało się ten projekt zakończyć.
Odpowiedz
#5
O, to od razu mam pytanie - jest jakiś patent na łatwe fazowanie długich krawędzi? Teraz jadę pilnikiem (na szczęście aluminium jest miękkie) i kształtuję elementy tak by pasowały. Wolałbym to jednak jakoś inaczej ogarnąć, by utrzymać powtarzalność.
Odpowiedz
#6
Mamy taki bardzo sprytny przyrząd w pracy zrobię Ci jutro fotkę i sam zobaczysz.
Odpowiedz
#7
Imponująca robota jak na razie. Nie znam się za bardzo na technice składania modeli z metalu, ale mam jedną uwagę, przyjrzyj się temu przegubowi na lufie i porównaj z zdjęciami oryginału. Według mnie ma zły kształt (jest za wysoki).
Warsztaty:
Leclerc
Grille ausf. H
Odpowiedz
#8
Już znalazłemTongue Możesz użyć czegoś takiego: http://www.kammar24.pl/noga-gratownik-bu...06c6a14233

My używamy takich narzędzi do gratowania stali o podwyższonej twardości więc do aluminium spokojnie się nadaje, dodatkowo są w różnym kształcie wykonane ostrza więc na pewno dobierzesz coś dla siebie.
Odpowiedz
#9
(24-07-2012, 15:56)PiotrEl napisał(a): przyjrzyj się temu przegubowi na lufie i porównaj z zdjęciami oryginału. Według mnie ma zły kształt (jest za wysoki).

Podejrzewam że chodzi o to wcięcie od spodu wieży. U mnie jest to różnica 4mm od poziomu pierścienia. Wydaje mi się że w Leo to wcięcie optycznie redukują przednie blachy pancerne, które ja zakończyłem na linii dolnej głównej bryły Angry
Jeszcze zobaczę co z tym zrobię... HIPS i szpachla czeka.
Jako okoliczność łagodzącą weźcie pod uwagę że nigdy Leoparda na oczy nie widziałem i ściągałem wymiary głównie z kartonówek.


Dzięki Kamilu. Wiedziałem o istnieniu takich narzędzi, ale za nic w świecie nie potrafiłem dojść do tego jak się ich używa - myślałem że są tylko do usuwania zadziorów. Da się czymś takim zrobić ścięcie na 45 stopni?
Odpowiedz
#10
My ich używamy głównie do robienia faz ale nie przywiązujemy uwagi do tego pod jakim kontem wychodząTongue Ale to jaka faza wyjdzie zależy od tego jakiego ostrza użyjesz, jest ich cała masa. Wydaje mi się że spokojnie lepsze fazy wyjdą Ci niż pilnikiem.
Odpowiedz
#11
Chodzi o to zgrubienie na lufie:


Twoje ma trochę zły kształt wydaję mi się.
Warsztaty:
Leclerc
Grille ausf. H
Odpowiedz
#12
Aaaa :) To co stoi na wieży to mój model kartonowy, którego budowę zawiesiłem na dłuższy czas. Ten tłumik to moja rzeźba, ale wiesz - w wycinance było jeszcze gorzej. Teraz bardziej się postaram.
Odpowiedz
#13
Wiem od kogo masz wytwornice dymu. :)
Gimme glue, gimme wire, gimmie that which I desire!! Big Grin
Odpowiedz
#14
Hehe, na szczęście przy sprowadzaniu wytwornicy dymu cło mi nie groziło :)
Odpowiedz
#15
Przez ostatnie kilka dni przybyło odrobinę żelastwa. Koła napędowe, kółka zębate, małe łatki na wieży oraz dekiel wanny. Zarówno dekiel wanny jak i wieży w moim zamierzeniu będą ściągane i mocowane na magnesy. Jak magnesy okażą się niepraktyczne to dorzucę śrubkę bądź dwie.

Wszystko wycięte jest z tego samego materiału - z aluminium. W przypadku wszelkich zębów nie jest to raczej dobry pomysł. Ale cóż - traktuję to w ramach eksperymentu. W razie draki wyciągnę zębatki z projektu i jeszcze raz dam do wycięcia, tym razem z konkretniejszego materiału.
Aha - chyba nie napisałem że to co widzicie w pierwszym kroku było wycięte na waterjecie. Drugi krok to była dłuuuga jazda na pilniku przy fazowaniu krawędzi.

W drodze do mnie jest serducho mojego potworka - układ sterujący. Już się nie mogę doczekać by spiąć klamoty w całość.

İmage İmage
İmage İmage
Odpowiedz
